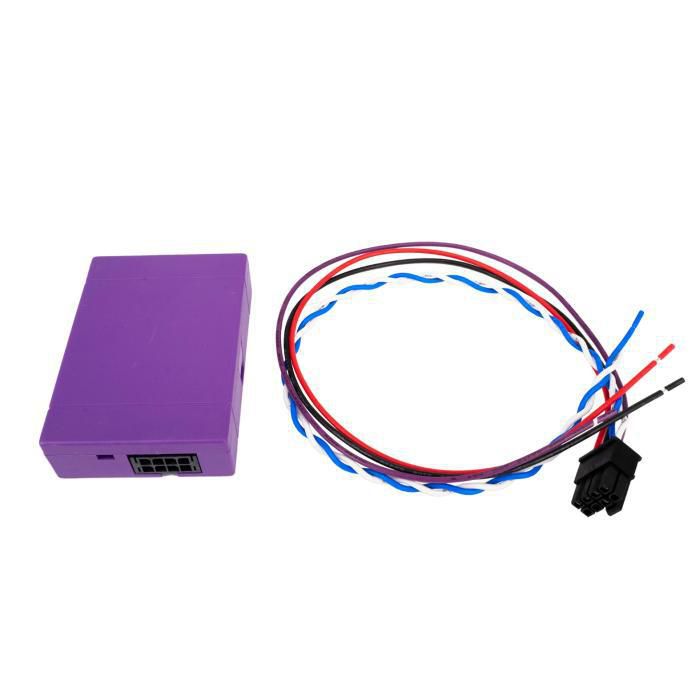

Reläsats Can-bus Interface Ledson

Koppla på extraljus med canbus interface Interfacet omvandlar denna Can-Bus signal för att ge en +12V signal till att styra ett externt relä i samband vid påslag av helljuset, ex vis vårt DT-relä, perfekt att använda tillsammans med extraljus/LED-ramp. Ansluts enligt seperat schema (Kopplingsschema finner du enligt instruktionerna nedan). Följ instruktionerna noggrant, är du osäker - kontakta oss eller fråga en verkstad. Säljs styckvis och räcker då till en bil, utmärkt för nyare bilar som saknar plussignal till helljuset (ex. xenon och LED-helljus). Utförligare beskrivning CANNECT interface för helljusstyrning: Canbus interface lyssnar efter en helljussignal i bilens canbus-system och omvandlar datasignalen till en analog plus-signal. Signalen kopplas ihop med ett separat reläkablage som ansluts till LED/Xenon extraljus eller valfri LED ramp. CANNECT identifierar helljussignalen när den kopplas i anslutning till bilens ODB port (diagnostikport). En CANNECT interface krävs speciellt i de senare årsmodellerna av fordon som har LED belysning där både halv och helljus består av LED strålkastare. En del modernare fordon har svårigheter att ansluta reläkabelns signalkabel till 12-volts-pluskabeln för helljuset och på så vis ta styrström som i sin tur ger signal till extraljuset eller LED-rampen. När ett sådant problem uppstår använder men ett Canbus interface och ansluter detta till fordonets canbus. Från detta interface levereras +12 volt som ansluts till reläkabelns signalkabel +12 volt. Detta tänder upp extraljuset eller LED-rampen. Beskrivning CAN Bus interface ”HIGH BEAM” funktion När helljuset är igång så ger den +12 volt och reläkabelsatsen att fungera utan problem när extraljus eller LED-ramp är inkopplad. (Ta gärna en screenshot på kopplingsschemat då det endast går att öppna tre gånger) Länk till CANM8 CANNECT App (App Store) Länk till CANM8 CANNECT App (Google Play) Koppling av de olika kablarna: Röd: +12 Volt konstant Svart: Jord (minus) Vit: CAN High Blå: CAN Low Lila: Ger +12 Volt när helljuset är på, denna kopplas till reläkabelns signalkabel +12 Volt Funktionskontroll OBS: Mycket viktigt att CANNECT kopplas in enligt schemat som gäller för just din bilmodell. Interfacet har en dold LED bredvid kontaktstycket som anger dess status: LED blinkar rött: Kontakt med CAN Bus och kollar fordonsstatus. LED lyser grönt: Kontakt med CAN Bus och fordonet är identifierat LED lyser rött: Kontakt med CAN Bus men fordonet är inte identifierat. Kolla inkopplings-punkterna mot anvisningen. Fler möjliga orsaker till fel är polvänd CAN Bus, High till Low och tvärtom, trasigt interface eller dålig strömförsörjning. OBS! Vid byte av inkopplingspunkt måste strömförsörjningen till interfacet brytas.
